- 人工智能開發與應用平臺
-
-
計算機視覺開發與實驗平臺RVP3400
產品型號：RVP3400

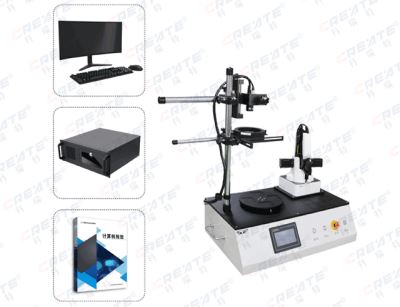

計算機視覺開發與實驗平臺由視覺工作平臺、相機、鏡頭、電源、光源、光源適配器、光源數據線及配套開發軟件、基本實訓案例、應用項目案例等組成。
- 詳細內容
-
平臺簡介
計算機視覺開發與實驗平臺由視覺工作平臺、相機、鏡頭、電源、光源、光源適配器、光源數據線及配套開發軟件、基本實訓案例、應用項目案例等組成，學習者可利用其配套的硬件和軟件等搭建自己的計算機視覺應用系統，可滿足高校開展人工智能、計算機、機器人、自動化、電子信息等相關專業計算機視覺、機器視覺等教學、應用開發、實驗、課程設計等。
硬件配置
1、視覺系統平臺：500mm×300mm×350mm；
2、相機：
2.1 像素：200W像素；
2.2 分辨率：1600×1200；
2.3 像素尺寸：3.75μm× 3.75μm；
2.4 光譜：彩色；
2.5 AOI：支持自定義，降低分辨率可提高幀率；
2.6 工作方式：連續采集、軟觸發采集、外觸發采集；
2.7 通訊接口：以太網口或USB接口；
2.8 電源供應：DC12V±25% 。
3、旋轉平臺：
3.1 運動方式：旋轉式
3.2 控制方式：PLC控制，HMI人機界面操作
3.3 運動速度：最高60r/min
3.4 旋轉臺面直徑：ф280mm
3.5 重復運動精度：±0.2mm
3.6 中心最大負載：1.2kg
3.7 觸發傳感器：磁性傳感器(內置)、光纖傳感器
4、視覺實驗對象：一套，共5件。
工業控制計算機
1、IntelI5處理器；
2、8G或以上內存；
3、120G或以上固態硬盤；
4、21寸或以上液晶顯示器；
5、專用工控機箱；
6、配套鍵盤、鼠標等外設。
四軸機器人
1、最大負載：0.5kg；
2、工作范圍：320mm；
3、軸數：4軸；
4、重復定位精度：±0.2mm；
5、軸運動范圍：
（1）第1軸：±90°，320°/s；
（2）第2軸：0°to +85°，320°/s；
（3）第3軸：-10°to +95°，320°/s；
（4）第4軸：±90°，480°/s。
6、重量：4kg；
7、環境溫度：-10℃～60℃；
8、通訊接口：支持UBS/WiFi/Bluetooth；
9、功率：60W Max；
10、集成控制器；
11、擴展I/O接口：支持可配置為模擬信號輸入或PWM輸出，可控12V電源輸出，通訊接口，步進電機驅動等接口。
軟件配置
1、OpenCV開源框架軟件；
2、25個計算機視覺基本案例及典型應用案例程序源碼。
應用開發案例
計算機視覺基礎案例（基于OpenCV案例）
1、在圖像上繪制直線、圓及字符串
2、圖像的灰度處理
3、圖像的閾值分割及平滑處理
4、圖像的運算、比較及變化
5、圖像的顏色提取、拆分及合并
6、圖像形態學
7、圖像形態學濾波
8、邊緣檢測
9、霍夫（Hough）直線、圓形檢測
10、輪廓提取及缺陷檢測
11、圖像顏色直方圖分析
12、圖像多邊形
13、圖像的矩
14、模板匹配
15、圖像特征點檢測
計算機視覺應用案例（基于OpenCV案例）
1、 視覺定位
1.1原點視覺定位
1.2貼裝視覺定位
2、視覺測量
2.1 距離與長度測量
2.2 角度測量
2.3 圓弧與正圓、橢圓測量
3. 視覺識別
3.1 產品生產日期檢測
3.2 車牌及號碼檢測
3.3 條碼、二維碼識別
3.4 物料形狀、顏色識別
3.5 物料視覺識別與分揀
4. 視覺檢測
4.1零件缺陷檢測
4.2產品質量檢測
